描述

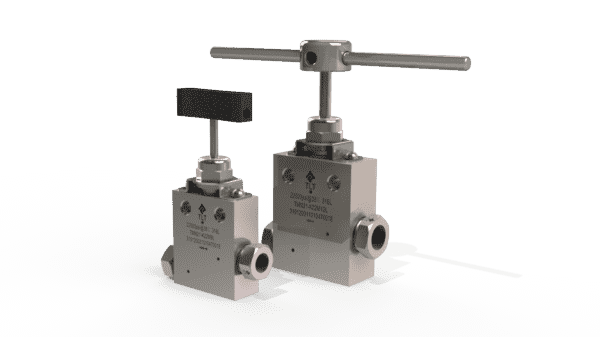

中压C&T截止阀产品特点：
◆ Autoclave MP结构设计，最高工作压力22500psi。
◆ 阀门工作温度-40℃~350℃。
◆ 采用两段式阀杆，非旋转阀头设计，提高阀门使用寿命。
◆ 密封填料位于阀帽螺纹下方，螺纹不接触腐蚀介质，提高阀门使用寿命。
◆ 阀杆挤压加工成型，表面粗糙度达Ra0.1,减小填料摩擦，提高使用寿命。
工厂测试
阀门在工厂中做密封和强度试验，符合API 598和GB/T 13927要求。
第三方测试
阀门通过第三方机构进行强度测试、疲劳测试、氢气密封测试。
氢脆/H2S腐蚀环境
阀门接液材料按NACE MR0175/ISO 15156/T-CATSI 05003/GB 50516标准选择。
拓力泰公司采用的316L材料长期按NACE MR0175/ISO 15156/T-CATSI 05003/
GB 50516/标准执行，满足并通过第三方实验机构的HIC/SSC试验。
| 序号 | 部件 | 材料 |
| 1 | 密封垫圈 | 石墨/PTFE |
| 2 | 金属垫圈 | F316L |
| 3 | 防脱组件 | 304 |
| 4 | 阀帽 | F316L |
| 5 | 手柄 | 304/铝合金 |
| 6 | 锁定螺钉 | 304 |
| 7 | 上阀杆 | F316L |
| 8 | 下阀杆 | F316L |
注：特殊材料要求需用户指定。
Autoclave MP接口尺寸
中压仪表接口应与中压接头配套使用，详细连接形式参见“PXX”。
| 螺纹短管外径 | 类型代码 | 压力等级（psi） | 尺寸 mm(in) | |||||
| A | B | C | D | F | H | |||
| 1/4 | SF250CX20 | 22500 | 9.9 (25/64) | 7/16 -20 | 7.1 (0.28) | 12.7 (0.50) | 4.8 (0.19) | 2.8 (0.109) |
| 3/8 | SF375CX20 | 22500 | 13.1 (33/64) | 9/16 -18 | 9.7 (0.38) | 15.7 (0.62) | 7.9 (0.31) | 5.2 (0.203) |
| 9/16 | SF562CX10 | 10000 22500 | 19.1 (3/4) | 13/16 -16 | 11.1 (0.44) | 19.1 (0.75) | 12.7 (0.5) | 9.1(0.359) |
| 9/16 | SF562CX20 | 10000 22500 | 19.1 (3/4) | 13/16 -16 | 11.1 (0.44) | 19.1 (0.75) | 12.7 (0.5) | 9.1(0.359) 7.9(0.312) |
| 3/4 | SF750CX10 | 10000 | 24.2 (61/64) | 3/4 -14z | 12.7 (0.5) | 23.9 (0.94) | 15.7 (0.62) | 13.1(0.516) |
| 3/4 | SF750CX20 | 22500 | 24.2 (61/64) | 3/4 -14z | 12.7 (0.5) | 23.9 (0.94) | 15.7 (0.62) | 11.1（0.438） |
| 1 | SF1000CX10 | 10000 | 32.9 (1-19/64) | 1-3/8 -12 | 20.6 (0.81) | 33.3 (1.31) | 22.4 (0.88) | 17.5(0.688) |
| 1 | SF1000CX20 | 22500 | 32.9 (1-19/64) | 1-3/8 -12 | 20.6 (0.81) | 33.3 (1.31) | 22.4 (0.88) | 14.3(0.562) |
注1：上表数据来自Autoclave Engineers公开资料。
注2：所有尺寸仅供参考，不应视为实际加工尺寸。
TMN20系列产品选型编码：
| 序号 | 代码 | 描述 | 备注 |
| 1 产品系列 | |||
| 1.1 | TMN20 | MP截止阀 系列号 | |
| 2 设计压力 | |||
| 2.1 | K22 | 22500psi | |
| 3 接口规格（组合代码见下表） | |||
| 3.1 | M4 | 1/4”MP(SF250CX20) | |
| 3.2 | M6 | 3/8”MP(SF375CX20) | |
| 3.3 | M9 | 9/16”MP(SF562CX20) | |
| 3.4 | M12 | 3/4”MP(SF750CX20) | |
| 4 结构形式 | |||
| 4.1 | S | 直通 | |
| 4.2 | L | 角通 | |
| 4.3 | T | 三通（一入二出） | |
| 4.4 | E | 三通（二入一出） | |
| 4.5 | C | 四通（一入三出） | |
| 5 材质 注1 | |||
| 5.1 | 6 | Incoly625 | |
| 5.2 | 8 | Incoly825 | |
| 5.3 | L | 316L | |
| 5.4 | C | MAstelloy C-276 | |
注1：其他材料需用户指定。
