描述
TPF30系列产品选型编码：
|
TPF30 |
– |
P160 |
T14M |
0 |
– |
S90EL |
|
1 |
2 |
3 |
4 |
5 |
| 序号 | 代码 | 描述 | 备注 |
| 1 产品系列 | |||

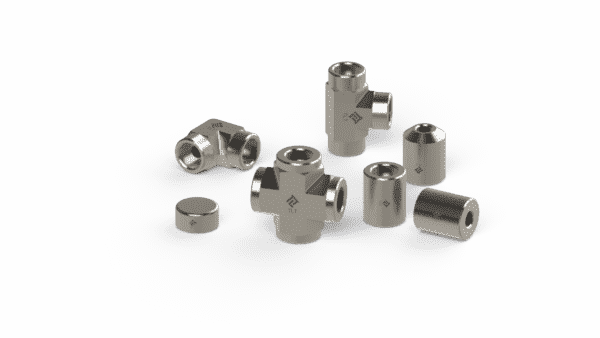

| 1.1 | TPF30 | 焊接式管接头 系列号 | 注1 |
| 2 设计压力 | |||
| 2.1 | P160 | PN160 | |
| 2.2 | P250 | PN250 | |
| 2.3 | P420 | PN420 | |
| 3 管道规格 | |||
| 3.1 | T14M | ø14 mm钢管 | |
| 3.2 | T18M | ø18 mm钢管 | |
| 3.3 | T22M | ø22 mm钢管 | |
| 4 材质 注2 | |||
| 4.1 | 0 | 304 | |
| 4.2 | 3 | 316 | |
| 4.3 | L | 316L | |
| 5 结构形式 | |||
| 5.1 | S90E | 承插焊等径弯头 | |
| 5.2 | STS | 承插焊等径三通 | |
| 5.3 | STR | 承插焊异径三通 | |
| 5.4 | SCS | 承插焊等径四通 | |
| 5.5 | SCR | 承插焊异径四通 | |
| 5.6 | SFCS | 双承口等径管箍 | |
| 5.7 | SFCR | 双承口异径管箍 | |
| 5.8 | SHC | 单承口管箍 | |
| 5.9 | SHCB | 单承口管箍(带坡口) | |
| 5.10 | SC | 承插焊管帽 | |
注1：上述选型编码只针对公制管承插焊接头，英制管承插焊接头尺寸和规格描述详见标准“GB/T 14383 锻制承插焊和螺纹管件”。
注2：其他材料需用户指定。
