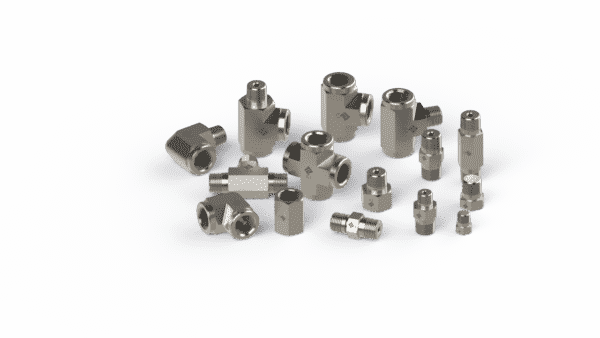

描述
螺纹标准
| NPT螺纹
60°密封管螺纹 |
ASME B1.20.1
GB/T 12716 |
| M螺纹
60°非密封直螺纹 |
ASME B1.13M
GB/T 192/193/196/197 |
| R螺纹
55°密封管螺纹 |
ISO 7-1
GB/T 7306.2 |
| G螺纹
55°非密封管螺纹 |
ISO 228-1
GB/T 7307 |
不锈钢材料最高使用温度建议不超过537℃,管接头实际使用温度可能会受到螺纹密封剂的限制或受密封垫圈和O型圈材料的限制。
NPT螺纹和R螺纹在安装过程中，需合理使用螺纹密封剂或正确使用聚四氟乙烯生料带；M螺纹和G螺纹安装一定需配套安装密封垫圈，密封垫圈硬度应低于管接头材料硬度。
TPF10系列产品选型编码：
|
TPN10 |
– |
P160 |
N8F |
S |
L |
3 |
– |
DBB |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
| 序号 | 代码 | 描述 | 备注 |
| 1 产品系列 | |||
| 1.1 | TPF10 | 螺纹管接头 系列号 | |
| 2 设计压力 | |||
| 2.1 | P160 | PN160 | |
| 2.2 | P420 | PN420 | |
| 2.3 | P700 | PN700 | |
| 3 接口规格（见下表） | |||
| 4 结构形式 | |||
| 4.1 | S | 直通 | |
| 4.2 | U | 活接头 | |
| 4.3 | L | 角通 | |
| 4.4 | T | 三通 | |
| 4.5 | C | 四通 | |
| 4.6 | A | 管帽 | |
| 4.7 | P | 堵塞 | |
| 4.8 | NP | 内六角堵塞 | |
| 5 材质 注1 | |||
| 5.1 | 0 | 304 | |
| 5.2 | L | 316L | |
| 6 附加要求 | |||
| 6.1 | -XXX | 接头总长度，3位，单位mm | 非标准长度需注明 |
注1：其他材料需用户指定。
