描述
高压截止阀产品特点：
◆ Autoclave HP结构设计，最高工作压力20000psi。
◆ 阀门工作温度-40℃~350℃。
◆ 采用两段式阀杆，非旋转阀头设计，提高阀门使用寿命。
◆ 密封填料位于阀帽螺纹下方，螺纹不接触腐蚀介质，提高阀门使用寿命。
◆ 阀杆挤压加工成型，表面粗糙度达Ra0.1,减小填料摩擦，提高使用寿命。
阀门工作温度
| 阀体材料 | 填料材料 | |
| PTFE | 石墨 | |
| 不锈钢 | -40℃~230℃ | -40℃~350℃ |
工厂测试
阀门在工厂中做密封和强度试验，符合API 598和GB/T 13927要求。
H2S腐蚀环境
阀门接液材料按NACE MR0175/ISO 15156标准选择。
拓力泰公司采用的316L材料长期按NACE MR0175/ISO 15156标准执行，满足并通过第三方检测机构的HIC/SSC试验。
THN30系列产品选型编码：
| THN30 | – | K10 | H9 | T | L |
| 1 | 2 | 3 | 4 | 5 |
| 序号 | 代码 | 描述 | 备注 |
| 1 产品系列 | |||
| 1.1 | THN30 | 高压截止阀阀组系列号 | |
| 2 设计压力 | |||
| 2.1 | K10 | 10000psi | |
| 2.2 | K15 | 15000psi | |
| 2.3 | K20 | 20000psi | |
| 3 接口规格（见下表） | |||
| 4 结构形式 | |||
| 4.1 | T | 三通（一入二出，双截断，双泄放） | |
| 5 材质 注1 | |||
| 5.1 | L | 316L | |
| 5.2 | 6 | Incoly625 | |
| 5.3 | 8 | Incoly825 | |
| 5.4 | C | Hastelloy C-276 | |
注1：其他材料需用户指定。

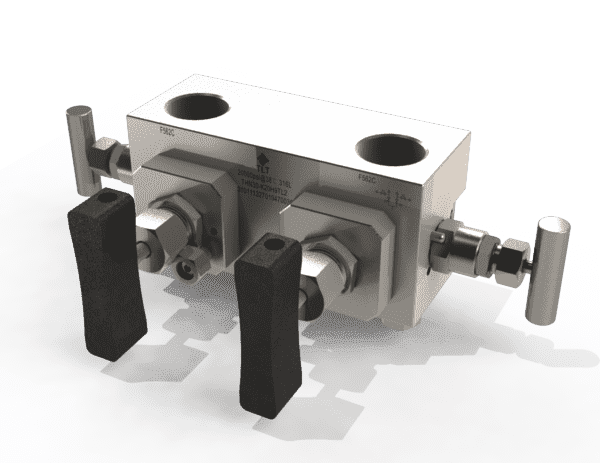

高压截止阀阀组规格表
| 名称 | 结构形式 | 接口规格 代码 | 入口规格 | 出口规格 | |
| 1 | 1 | 2 | |||
| 高压截止阀阀组 | T | H9H9H4 | F562C | F562C | F250C |
| H9H9H6 | F562C | F562C | F375C | ||
| H9 | F562C | F562C | F562C | ||
