描述

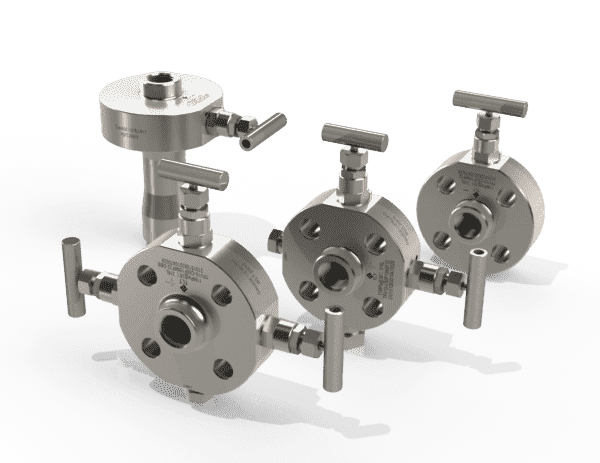

TFV10/11系列产品选型编码：
|
TPV10 |
– |
C90 |
F15 |
N8F |
L |
1 |
– |
F |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
| 序号 | 代码 | 描述 | 备注 |
| 1 产品系列 | |||
| 1.1 | TFV10 | 法兰截止阀 系列号 | |
| 1.2 | TFV11 | 法兰截止阀 系列号 | |
| 2 设计压力 | |||
| 2.1 | C15~C250 | 见“压力等级代码定义” | |
| 2.2 | P16~P160 | ||
| 3 进口规格 | |||
| 3.1 | F15~F25 | 见“法兰尺寸代码定义” | |
| 3.2 | J15~J25 | ||
| 4 出口规格 | |||
| 4.1 | N8F | 1/2″NPT(F) | |
| 5 材质 注1 | |||
| 5.1 | 0 | 304 | |
| 5.2 | 3 | 316 | |
| 5.3 | L | 316L | |
| 6 法兰标准 | |||
| 6.1 | 1 | ASME B16.5 | |
| 6.2 | 2 | HG/T 20615 | |
| 6.3 | 3 | GB/T 9124.2 Class系列 | |
| 6.4 | 4 | HG/T 20592 | |
| 6.5 | 5 | GB/T 9124.1 PN系列 | |
| 7 附加要求 | |||
| 7.1 | -F | 阀闩型 | |
| 7.2 | -D | 双出口 | 只适用于TFV11系列 |
| 7.3 | -DBB | 双截断单泄放 | |
注1：其他材料需用户指定。
