描述

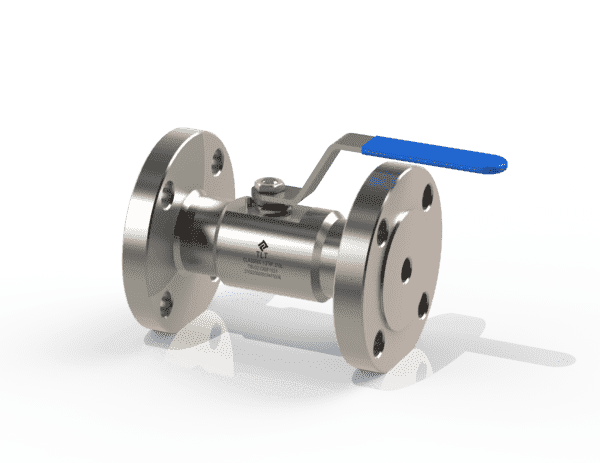

法兰球阀主要由阀体、球体、密封圈、阀杆、手柄等组成 ，手柄通过螺母与阀杆固定，阀杆与球体连接，旋转手柄的时候，通过阀杆将旋转力传递到球体上，从而实现球体的启闭。球体为浮动球，由两端阀座固定，在跟随阀杆转动的同时，还能沿介质流动的中心线方向进行移动，借助介质力实现阀的更好的密封性能。
阀门工作温度
| 阀体材料 | 填料材料 |
| DEVLON/PTFE/PEEK/PA66 | |
| 不锈钢 | -29℃~120℃ |
工厂测试
阀门在工厂中做密封和强度试验，符合API 598和GB/T 13927要求。
H2S腐蚀环境
阀门接液材料按NACE MR0175/ISO 15156标准选择。
拓力泰公司采用的316L材料长期按NACE MR0175/ISO 15156标准执行，满足并通过第三方检测机构的HIC/SSC试验。
标准
产品标准GB/T12237-2007金属密封球阀。
法兰连接结构长度按：GB/T12221-2005、ASME B16.10或按顾客订货要求。
端法兰连接尺寸按：GB/T9124-2019、JB/T79-94、ASME B16.5、HG/T20615、HG/T20592等。
阀门的火灾安全设计按：API 607。
阀门的防静电设计按：BS5351。
检查和试验按：GB/T26480-2011。
TBV32系列产品选型编码：
| TBV32 | – | C60 | F50 | 3 | 3 | 1 | – | DBB |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 序号 | 代码 | 描述 | 备注 |
| 1 产品系列 | |||
| 1.1 | TBV32 | 一体式法兰球阀系列号 | |
| 2 设计压力 | |||
| 2.1 | C15~C150 | 见“压力等级代码定义” | |
| 2.2 | P16~P160 | ||
| 3 接口规格 | |||
| 3.1 | F15~F80 | 见“法兰尺寸代码定义” | |
| 3.2 | J15~J80 | ||
| 4 材质 注1 | |||
| 4.1 | 0 | 304 | |
| 4.2 | 3 | 316 | |
| 4.3 | L | 316L | |
| 5 泄放形式 | |||
| 5.1 | 0 | 无泄放 | 默认缺省 |
| 5.2 | 3 | 带泄放阀（含堵头） | |
| 6 法兰标准 | |||
| 6.1 | 1 | ASME B16.5 | |
| 6.2 | 2 | HG/T 20615 | |
| 6.3 | 3 | GB/T 9124.2 Class系列 | |
| 6.4 | 4 | HG/T 20592 | |
| 6.5 | 5 | GB/T 9124.1 PN系列 | |
| 7 附加要求 | |||
| 7.1 | DBB | ||
TBV32 – C60 F50 3 3 1 – DBB
TBV32 – C60 F50 3 3 1 – DBB
注1：其他材料需用户指定。
