描述

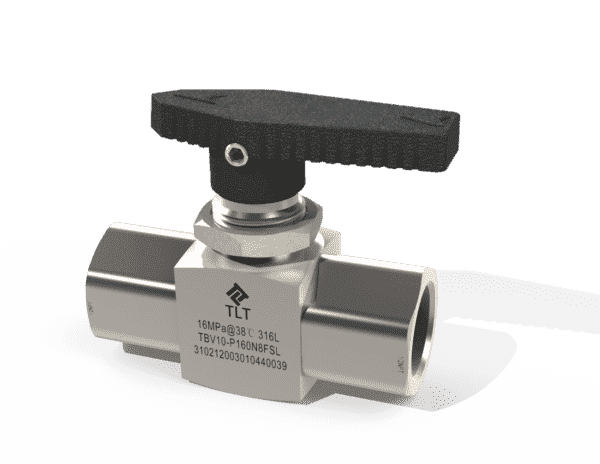

内螺纹球阀为三片式结构，阀座采用弹性密封结构，密封可靠，结构简单、体积小、重量轻、启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出；维修方便，球阀的密封圈一般都是活动的，拆卸更换都比较方便；在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
阀门工作温度
| 阀体材料 | 填料材料 |
| DEVLON/PTFE/PEEK/PA66 | |
| 不锈钢 | -40℃~230℃ |
工厂测试
阀门在工厂中做密封和强度试验，符合API 598和GB/T 13927要求。
H2S腐蚀环境
阀门接液材料按NACE MR0175/ISO 15156标准选择。
拓力泰公司采用的316L材料长期按NACE MR0175/ISO 15156标准执行，满足并通过第三方检测机构的HIC/SSC试验。
标准
产品标准GB/T12237-2007金属密封球阀。
设计制造标准：ASME B16.34,API608或按顾客订货要求。
螺纹标准：ASME B1.20.1、GB/T 7306.2、GB/T196、GB/T 7307等。
检查和试验按：GB/T26480-2011。
TBV10系列产品选型编码：
|
TBV10 |
– |
P160 |
N8F |
S |
L |
|
1 |
2 |
3 |
4 |
5 |
| 序号 | 代码 | 描述 | 备注 |
| 1 产品系列 | |||
| 1.1 | TBV10 | 内螺纹球阀 系列号 | |
| 2 设计压力 | |||
| 2.1 | P100 | PN100 | |
| 2.2 | P160 | PN160 | |
| 3 接口规格 | |||
| 3.1 | N4F | 1/4″NPT(F) | |
| 3.2 | N6F | 3/8″NPT(F) | |
| 3.3 | N8F | 1/2″NPT(F) | |
| 3.4 | M20F | M20×1.5(F) | |
| 3.5 | RC8 | Rc1/2” | |
| 4 结构形式 | |||
| 4.1 | S | 直通 | |
| 4.2 | L | 角通 | |
| 4.3 | T | 三通 | |
| 5 材质 注1 | |||
| 5.1 | 0 | 304 | |
| 5.2 | 3 | 316 | |
| 5.3 | L | 316L | |
注1：其他材料需用户指定。
