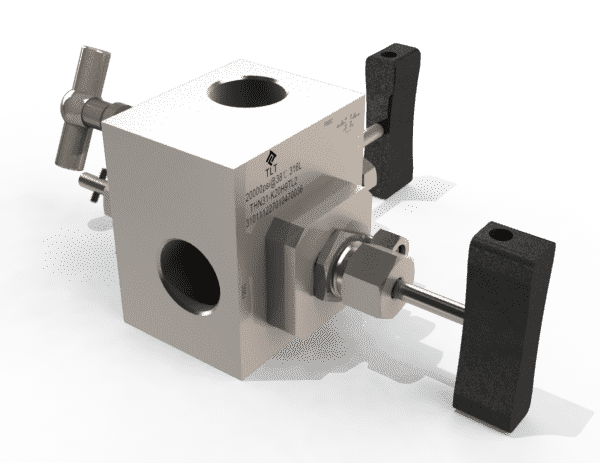

THN31系列 高压截止阀阀组

◆ 采用方形阀体,空间布局设计,结构更紧凑。

◆ Autoclave HP接口,最高工作压力20000psi。

◆ 双截断,双独立泄放阀。

◆ 现场就地、远传仪表同时安装。

描述

高压截止阀产品特点:

◆ Autoclave HP结构设计,最高工作压力20000psi。

◆ 阀门工作温度-40℃~350℃。

◆ 采用两段式阀杆,非旋转阀头设计,提高阀门使用寿命。

◆ 密封填料位于阀帽螺纹下方,螺纹不接触腐蚀介质,提高阀门使用寿命。

◆ 阀杆挤压加工成型,表面粗糙度达Ra0.1,减小填料摩擦,提高使用寿命。

阀门工作温度

阀体材料 填料材料
PTFE 石墨
不锈钢 -40℃~230℃ -40℃~350℃



工厂测试

阀门在工厂中做密封和强度试验,符合API 598和GB/T 13927要求。



H2S腐蚀环境

阀门接液材料按NACE MR0175/ISO 15156标准选择。

拓力泰公司采用的316L材料长期按NACE MR0175/ISO 15156标准执行,满足并通过第三方检测机构的HIC/SSC试验。







THN31系列产品选型编码:

THN31

K10

H9

T

L

4

1

2

3

4

5

6



序号 代码 描述 备注
产品系列
1.1 THN31 高压截止阀阀组系列号
设计压力
2.1 K10 10000psi
2.2 K15 15000psi
2.3 K20 20000psi
接口规格(见下表)
结构形式
4.1 T 三通(一入二出,双截断,双泄放选配)
材质 1
5.1 L 316L
5.2 6 Incoly625
5.3 8 Incoly825
5.4 C Hastelloy C-276
泄放形式
6.1 0 无泄放 默认缺省
6.2 4 带泄放阀

注1:其他材料需用户指定。



高压截止阀阀组规格表

名称 结构形式 接口规格

代码

入口规格 出口规格
1 1 2
高压截止阀阀组 T H9H9H4 F562C F562C F250C
H9H9H6 F562C F562C F375C
H9 F562C F562C F562C
