描述

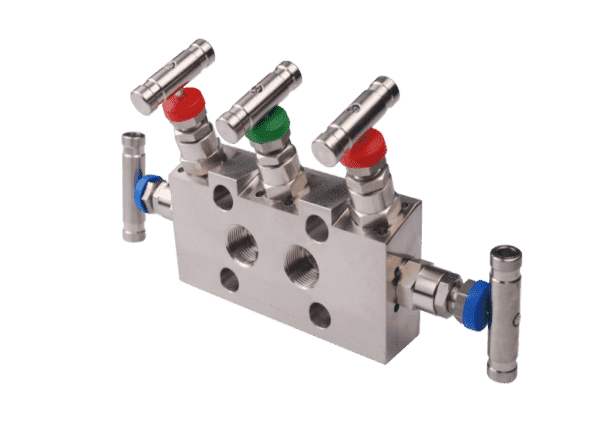

扁平型五阀组（TS5P）
选型编码： TS5P a – bcdef-g/T
| 代码 | 描述 | 代码 | 描述 |
| a 安装方式 | |||
| 0 | 常用规格 | 3 | 侧面进口螺纹连接 |
| 1 | 进出口端螺纹连接 矩形 | 4 | 进出口端螺纹连接单平衡 |
| 2 | 进口螺纹孔距35mm | 5 | 进出口端螺纹连接双平衡 |
| b 压力等级 | |||
| 3 | 32MPa | 4 | 42MPa |
| c 材质 | |||
| E | 304 | K | 317L |
| F | 316 | M | Monel |
| D | 316L | H | Hc-276 |
| G | 316H | S | S31803 |
| J | 321 | ||
| d 进口端螺纹 | |||
| N | 1/2”NPT | M | M20X1.5 |
| R | Rc1/2” | ||
| e 出口连接方式 | |||
| N | 1/2”NPT | M | M20X1.5 |
| R | Rc1/2” | W | IEC 61518 |
| f 温度 | |||
| L | ―40～230°C | M | 230～350°C |
| g 安装螺栓 (材质304) | |||
| E | 7/16-20UNF | M | M10X1.5 |
